滑线

一种特殊类型的线条，它使用带有三角形的常规网格来显示任意宽度的线条。它结合了自定义着色器，能确保网格始终面向相机，从而在各个视角下都能保持一致的厚度。其着色器通过插件材质提供，可使用 StandardMaterial 或 PBRMaterial，能利用材质的任何属性来设置线条样式。它还具有诸多特性，如虚线、带采样选项的多色线、颜色混合选项、线条两侧可变宽度、可见性设置、点坐标偏移、实例模式以及懒加载模式等，并且这些特性的值是可动画化的。由于它是网格，所以也可以进行平移、旋转和缩放操作。

通用属性

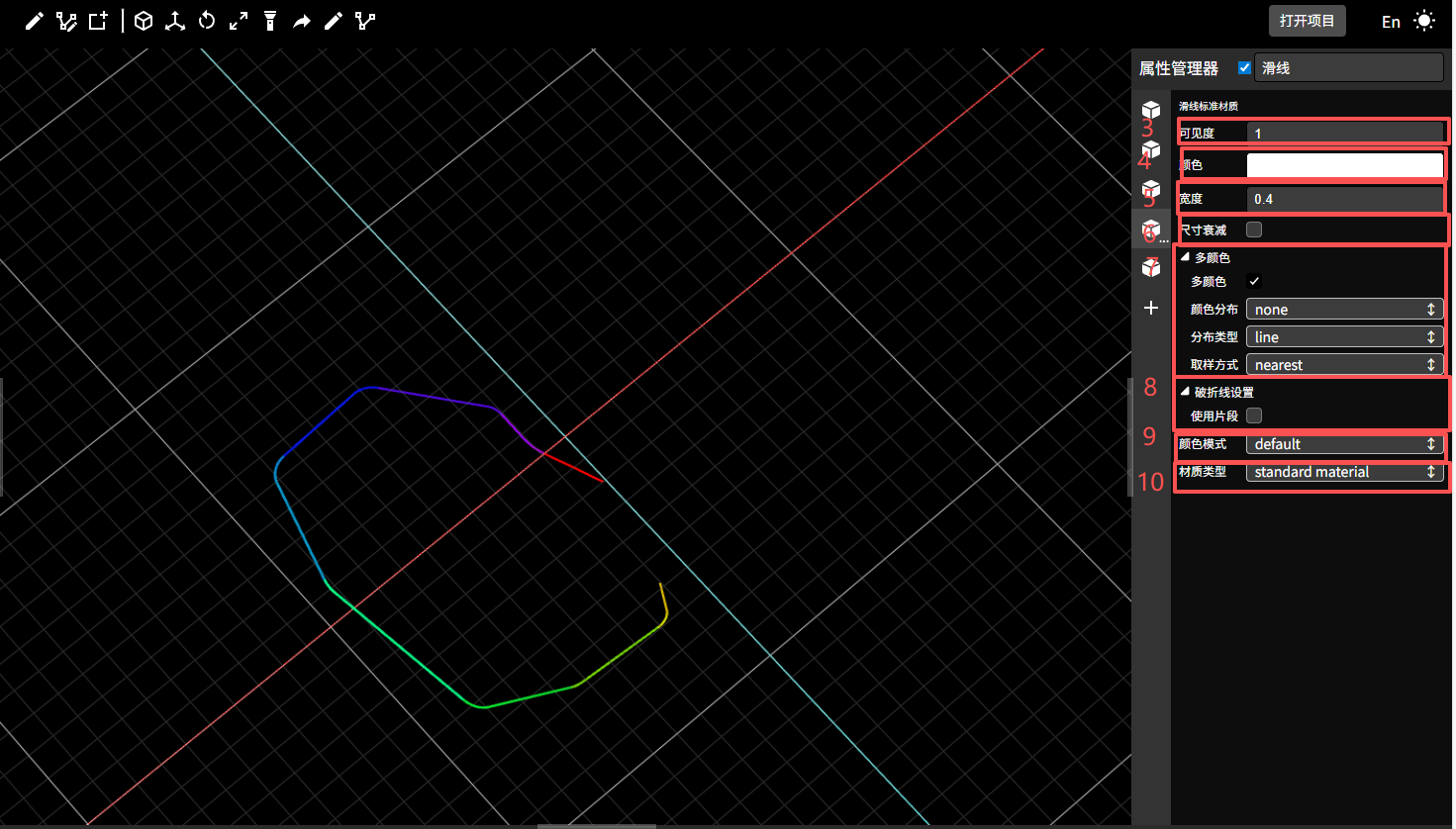

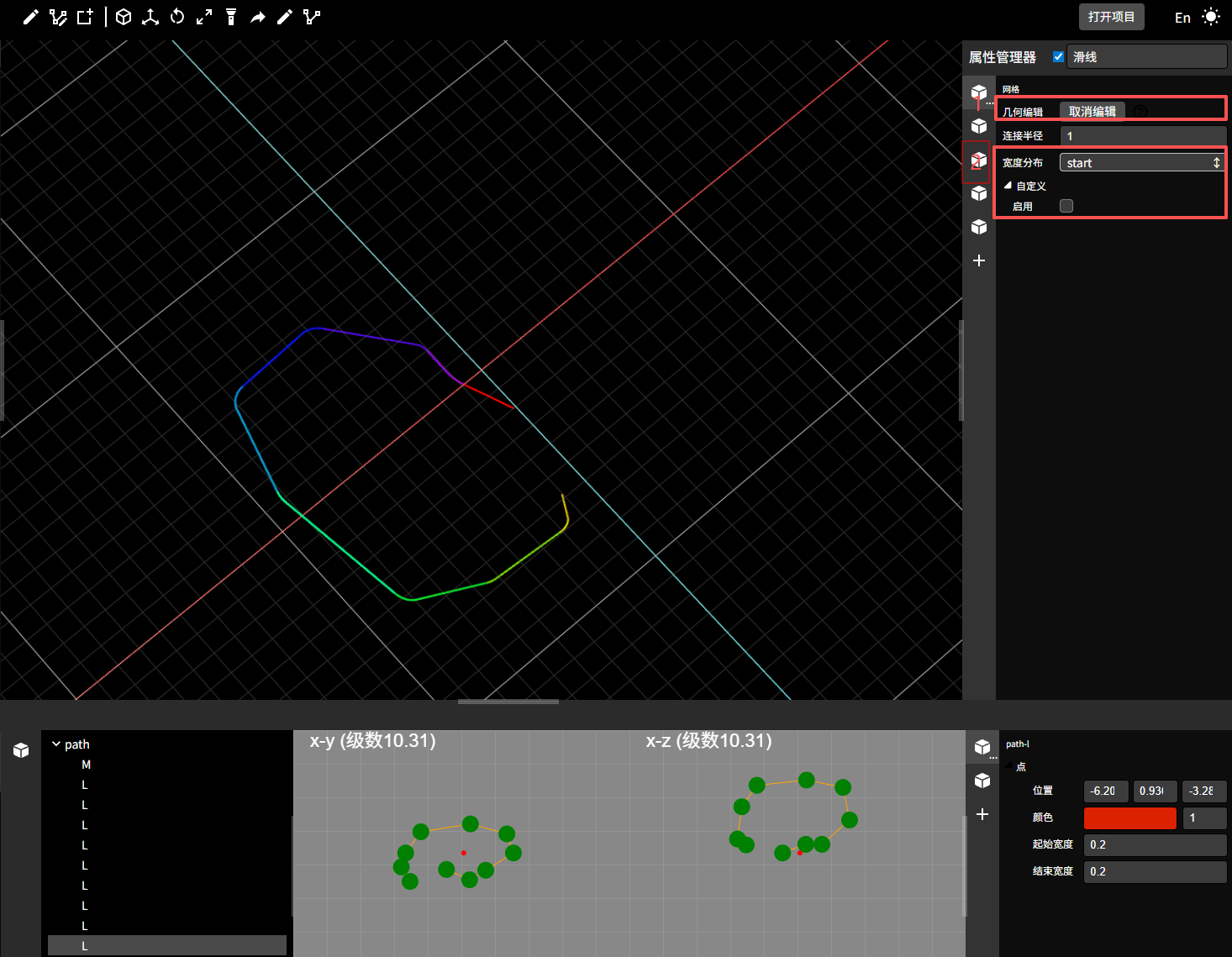

可配置属性图片如下：

property

property

  1. 几何编辑：设置线路的点，颜色或宽度
  2. 宽度分布：可以设置为
    • WIDTH_DISTRIBUTION_NONE
    • WIDTH_DISTRIBUTION_REPEAT
    • WIDTH_DISTRIBUTION_EVEN
    • WIDTH_DISTRIBUTION_START
    • WIDTH_DISTRIBUTION_END
    • WIDTH_DISTRIBUTION_START_END
  3. 可见度：设置线长度的可见性，取值 0 到 1，分别表示 0% 到 100% 可见
  4. 颜色：线的颜色，适用于所有线段，默认是白色
  5. 宽度：以场景单位表示线宽，可覆盖默认值
  6. 尺寸衰减：若为 true，无论距离线多远，线宽都保持不变
  7. 多颜色：设置多颜色，颜色部分在几何编辑中设置
    • 颜色分布
      • COLOR_DISTRIBUTION_NONE
      • COLOR_DISTRIBUTION_REPEAT
      • COLOR_DISTRIBUTION_EVEN
      • COLOR_DISTRIBUTION_START
      • COLOR_DISTRIBUTION_END
      • COLOR_DISTRIBUTION_START_END
    • 分布类型
      • COLOR_DISTRIBUTION_TYPE_SEGMENT
      • COLOR_DISTRIBUTION_TYPE_LINE
    • 取样类型
      • TEXTURE_LINEAR_LINEAR
      • TEXTURE_NEAREST_NEAREST
  8. 破折现设置 使用片段：若为 true，则使用虚线效果 片段数量：线上的虚线数量 片段比例：虚线长度比例，取值 0 到 1 片段偏移：虚线沿线的偏移量，取值 0 到 1
  9. 颜色模式：线的颜色模式，默认是 GreasedLineMeshColorMode.SET，即无论材质着色器的颜色如何，都会设置为指定颜色。还有其他模式如 ADD、MULTIPLY 可供选择。
  10. 材质类型：用于渲染线的材质类型，默认是 StandardMaterial，还可选择 PBRMaterial 或基于着色器材质的 Simple 材料（速度快但仅支持纯色无光照）。
